大动力多用途新型拖拉机挖坑机图片及报价

作者:admin 浏览:457发布时间:2017-10-18

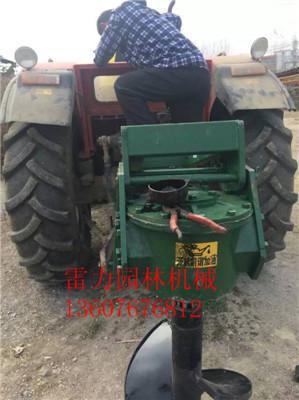

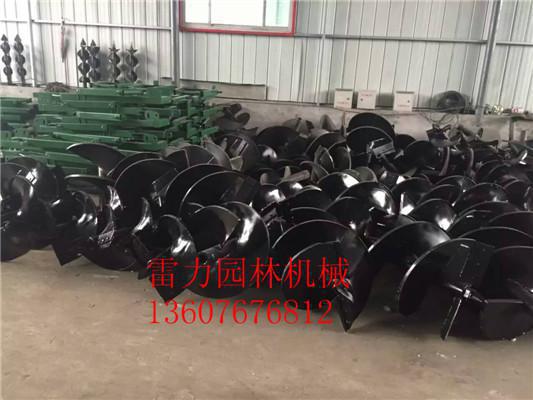

挖坑机是以拖拉机为源动力,利用刀片、刀轴的旋转运动,对土壤进行出土作业的挖坑机具。它主要由万向节、悬挂架、齿轮箱、钻头和拉杆等零部件组成。其中万向节、齿轮箱为传动装置,刀片、刀轴为工作部件,其余部件为辅助装置。
(一)万向节总成
主要有活节夹叉、方轴夹叉、方套夹叉、十字节等组成。夹叉装有孔用弹性挡圈,防止十字节滑出。十字节上装有黄油嘴,内注黄油,供滚针轴承润滑用。方轴和方套为滑动连接,在挖坑机升降或摆动时可自由调整。
(二)齿轮箱总成
主要有齿轮箱体、顶盖、输出轴、两个圆锥齿轮组成。圆锥齿轮用以传递动力和改变传动方向。顶盖上装有供通气和加油用的螺塞,箱体下部装有放油螺塞,箱内齿轮与轴均由花键联接,齿轮用止退垫圈、圆螺母锁紧,防止其轴向移动。
挖坑机在使用时,由于轴承、齿轮的磨损,其轴承间隙和齿轮间隙都会发生变化,因而必要时应加以调整。
齿轮箱圆锥齿轮啮合印痕及齿侧间隙的检查和调整:
(1)啮合印痕的检查与调整
检查时,先在大圆锥齿轮或小锥齿轮工作面上均匀涂一层红丹油,转动齿轮,看印痕大小及其分布,其正常的啮合印痕是长度不少于齿宽的百分之四十,高度不少于齿高的百分之四十,且应分布在节元附近稍偏小端。
